客户概述

1. 山西省公安厅全面改革办公自动化系统，投资上千万，建立公安专网。

2. 省厅系统内使用统一的办公管理平台，在中心设置若干台 Web 服务器群，提供包括

WEB、公文流转、两抢一盗管理等重要信息的电子化平台。

3. 电子化办公平台供山西省公安系统内部访问，数据有高度的私密性，为确保数据的私密

性，合法用户以 B/S方式访问门户网站，通过Web站点的认证后，访问所需资源。

挑战和问题

1. 流量负载均衡：电子化办公平台采用多台 IBMWebsphere服务器来提供服务，但是如

何将流量在这些服务器上保持动态均衡分配，是建设电子化办公系统必须考虑的

2. 服务器健康检查： 当某台服务器出现故障， 不能提供正常服务时， 交换机无法自动发现，

并将接下来的用户访问请求分担到其它能够正常提供服务的服务器上进行处理；

3. 高可靠性：负载均衡设备本身的冗余性是保证系统的不间断运行非常关键的一点。

解决方案

针对客户提出的需求，Array Networks 提出可以通过 TMX 产品的 SLB 功能来实现，以双机单臂方式实现IBMWebsphere服务器负载均衡的解决方案， 无需改变用户网络环境、地址环境。

无论 HTTP Server 或 APP Server，在 TM 上只要能够明确配置固定的 IP地址和提供服务器的端口，就能够针对相应的服务器组实现负载分担，并能够在实现负载分担的过程中实现自动智能健康检查的功能，通过判断服务器的系统的状态，来决定是否将接下来的访问请求分担到此服务器进行处理，既满足健康检查功能。

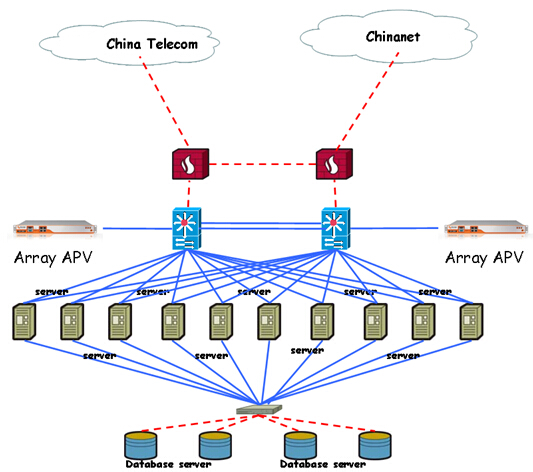

利用四台HS20刀片服务器（安装windows 或linux系统）组成应用WEB服务器组，再利用四台HS20刀片服务器组成门户网站服务器组，这八台刀片服务器通过 10/100/1000以太网卡连接到核心交换机上。同时，将两台负载均衡器通过单臂方式也连接到核心交换机上。其中一台负载均衡器主要为针对WEB服务器群的访问提供负载均衡，另一台主要为针对应用服务器即两台 P630应用访问提供负载均衡。同时，两台负载均衡器之间实现互相备份，即一旦其中一台出现问题，另一台可以同时承担起所有的负载均衡工作。

业务价值分析

应用在出现单点故障时，实现无断点切换，保证应用系统在中间件一层的可靠性，同时实现web server 和 application server的负载均衡。
