随着信息化的日益深入，信息网络技术的应用日益普及，流量控制、性能增强及网络安全问题已经成为影响网络效能的重要瓶颈。而Internet所具有的开放性、国际性和自由性在增加应用自由度的同时，对网络、应用性能和安全能力也提出了更高的要求。如何提高税务系统平台的整体处理能力，如何保障数据传输的安全性、可靠性，如何保证所应用的专业网络产品的易用性，及所使用的产品的厂商能否提供面向用户的及时、专业的技术保障等，逐渐成为税务信息化过程中所必须考虑的重要事情。

    Array Networks是提供流量控制、性能增强和应用安全专业产品的厂商，依据自身多年在相关领域的实践经验、世界范围内大量成功案例和广泛用户背景，从最优化的满足用户需求和扩展性的角度出发，结合自身深入了解各行业流量控制、性能增强和应用安全的实际情况，提出一套有针对性的整体解决方案，结合Array Networks在中国强大的售前、售后及研发队伍，为厦门地税OA和PORTAL系统切实提供构架高效、安全、实用的信息系统运行环境的保证。

目前厦门地税集群的应用系统有OA和PORTAL（含税收业务管理系统、远程教育培训系统、OA（行政管理及邮件）），用户数大约1200人。系统采用的是B/S架构，用户通过浏览器访问系统的IP地址和服务端口。应用系统采用WebLogic平台设计，使用Apache软件分发用户请求，实现到2台服务器的负载均衡。

使用软件Apache作为负载均衡在冗余性、可靠性、可扩展性和性能上都存在缺陷。Array TMX硬件负载均衡器在性能上远远高于软件Apache，并解决了冗余性、可靠性和可扩展性的问题。

采用硬件负载均衡方案优点在于：

硬件负载均衡具有更高的性能、更强的功能和设备稳定性，可以根据后台的服务器的性能平均分配流量，使每个后台服务器的性能充分发挥，使网络负载平均分配。同时还能够实现内存缓存、HTTP页面压缩、后台服务器连接复用、系统容灾等应用加速功能，也可以满足系统实施SSL硬件加密的需求。

硬件负载均衡设备支持丰富的负载均衡算法和策略，有强大的健康检查机制，Web/应用/OA服务不会因为后台的某一个服务器出现故障而停止。软件负载均衡只支持一些简单的算法、策略。主流中间件软件如（BEA Weblogic、IBM WebSphere）

和Apache均自带一些负载均衡的功能，但这些产品的手册中均推荐在有条件的情况下使用专业的硬件负载均衡设备。

硬件负载均衡的存在有利于服务系统的透明性，可扩展性以及服务器的维护。可以非常容易的在硬件负载均衡设备的后面添加新的服务器或者对其中的某一台服务器进行下线维护。随着用户的激增，这一点是非常重要的，非常有利于服务器的维护和扩容，而软件负载均衡则做不到这一点。

通过对厦门地税OA和PORTAL系统应用需求的分析，结合常见OA和PORTAL系统的具体需求，在充分发挥Array Networks TMX的自身特点的前提下，我们设计了本方案，并给出厦门地税OA和PORTAL系统实施的整体部署结构图。

由于Array Networks TMX自身具备非常强大的性能、极高的安全性以及非常可靠的有效性，因此可以向用户提供多种部署方案。

考虑到保障系统的稳定性和网络结构的冗余性，建议项目实施分两期进行。

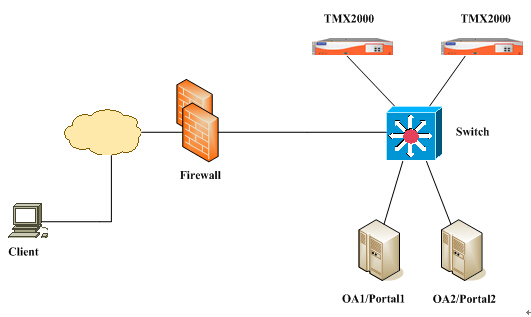

第一期：由于现有的服务器接在同一台交换机上，为保证应用的连续性和平稳过渡，直接将两台TMX设备连接到交换机，在实施过程中不需要变动原有的内部结构，并可以实现无停机设备安装、维护。所有对厦门地税OA或PORTAL应用访问请求首先被发送到TMX2000负载均衡器，通过TMX2000进行外部请求协议处理后，根据具体算法将请求均衡发送到后台的两台应用程序服务器进行应用功能实现。

网络拓扑结构如下图所示：

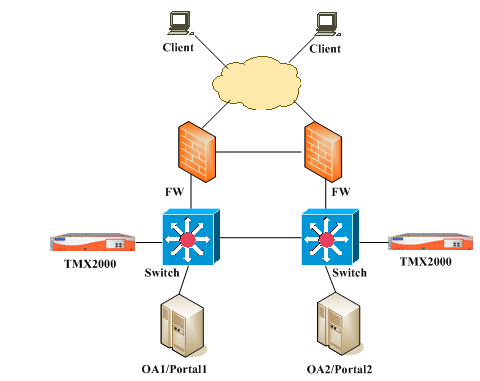

第二期：考虑到网络拓扑结构的冗余性和系统的健壮性，建议将两台应用服务器和两台负载均衡服务器分别连接在不同的交换机上，如下图所示。这样，网络结构中从链路、防火墙、交换机、负载均衡设备到服务器都做到了结构冗余，避免了单点故障。

同时，2台TMX2000设备支持集群技术，可以部署为Active/Active或Active/Standby模式，实现TMX设备间的冗余与均衡。

以Array Networks公司的负载均衡设备的领先技术、在众多税务系统的成功案例以及完善的部署方式和解决方案，完全能够为厦门地税OA和PORTAL系统的负载均衡项目提供最优化、性能最高的服务。
